Transformadores Tipo Secos para Potencia y Distribución

Transformadores secos

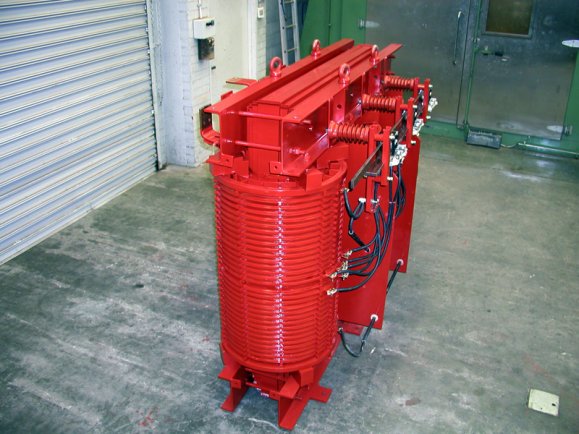

Transformers Manufacturing Company se caracteriza por su larga y exitosa trayectoria en la producción de transformadores secos (también conocidos como transformadores secos abiertos) con una potencia de hasta 10 MVA y 36 kV de tensión. Este tipo de transformadores se refrigera mediante aire natural (AN), con lo que no tendremos riesgo de fuga de dieléctrico. Por otro lado presentan una alta resistencia al fuego y son autoextinguibles.

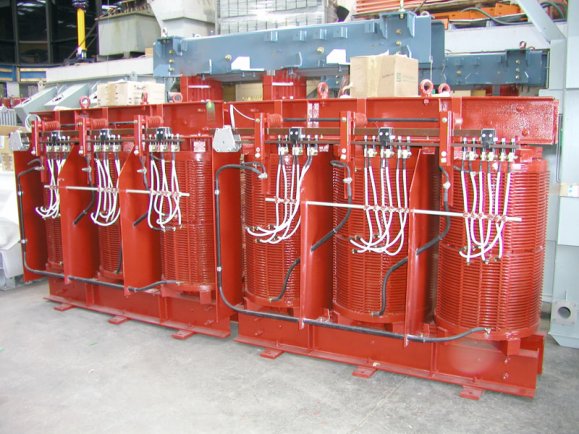

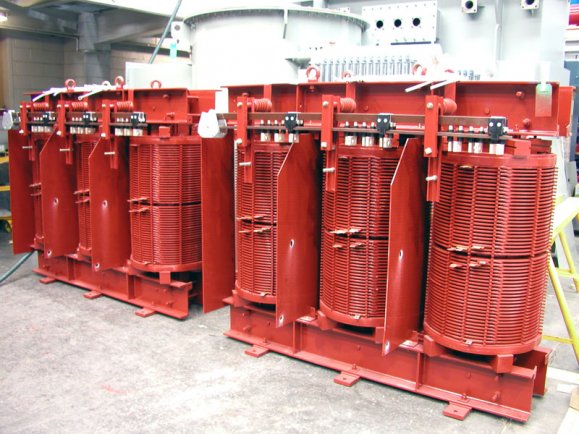

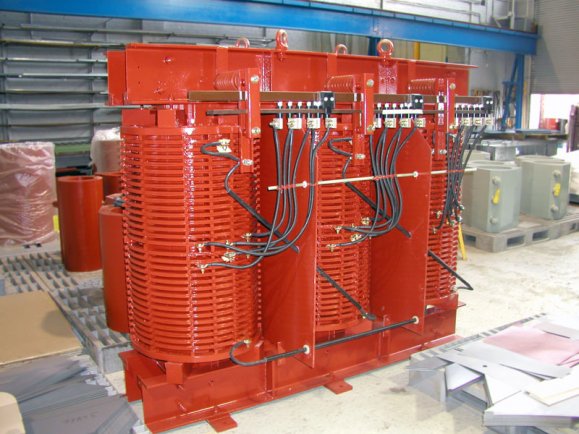

Los transformadores de Transformers Manufacturing Company están diseñados, fabricados y probados, según lo estipulado por la normativa UNE e IEC, así como las especificaciones de nuestros clientes. Los modernos materiales de aislamiento no higroscópicos permiten el uso estos transformadores secos en la mayoría de ambientes tanto para aplicaciones comerciales, industriales y mineras. Los devanados de baja tensión se enrollan con bandas de aluminio de ancho completo para resistir los esfuerzos electromecánicos en caso de cortocircuito y tienen un excelente rendimiento en el proceso de refrigeración. El bobinado de media tensión está formador por discos de sección transversal rectangular, unidos con soldadura y fabricados con precisión para proporcionar una separación mecánica y eléctrica uniforme. Todos los bobinados están encapsulados sin molde bajo vacío para favorecer la protección contra elevados grados de humedad y los efectos mecánicos y químicos.

Envolventes

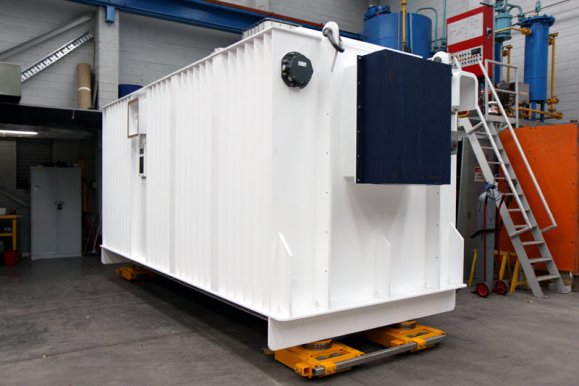

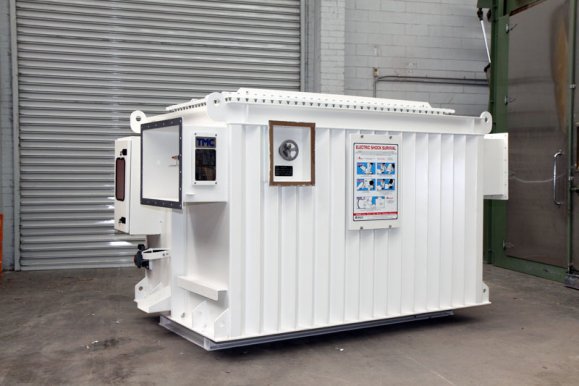

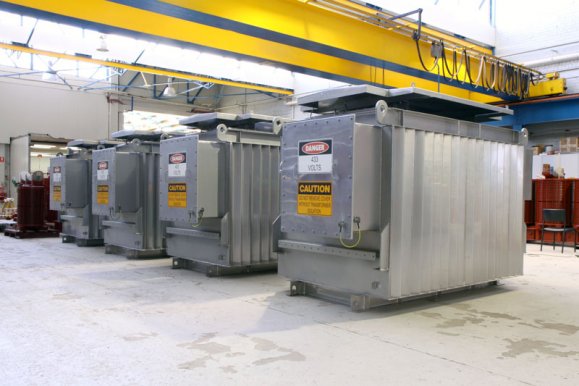

Los transformadores pueden suministrarse con envolventes metálicas con un índice de protección acorde a las condiciones ambientales a las que estén expuestos. Las envolventes con grado de protección IP 21 a IP 33 son las protecciones más comunes. Para condiciones más extremas y aplicaciones a prueba de fuego, se puede llegar a alcanzar hasta el IP66. Estas envolventes están equipadas con cajas selladas, que permiten alojar equipos de temperatura y monitorización. Asimismo, pueden disponer de cerraduras y equipos de protección adicionales, como interruptores, para evitar contactos accidentales.

Ventilación forzada

Los transformadores secos encapsulados pueden disponer de ventilación forzada que permiten aumentar la potencia nominal (kVA) hasta un 35%. La ventilación forzada también puede ser utilizada en momentos de sobrecarga para proporcionar una capacidad adicional al transformador, generados por picos de carga y de tracción.

Datos requeridos para la cotización:

  • Potencia nominal
  • Tensiones nominales en vacío (AT/BT)
  • Regulación
  • Impedancia
  • Condiciones de sobrecarga (si las hubiera)
  • Tipo de refrigeración
  • Número de fases
  • Frecuencia
  • Grupo de conexión
  • Condiciones ambientales
  • Diseño estándar
  • Grado de protección de la envolvente (si se requiere)
  • Accesorios
